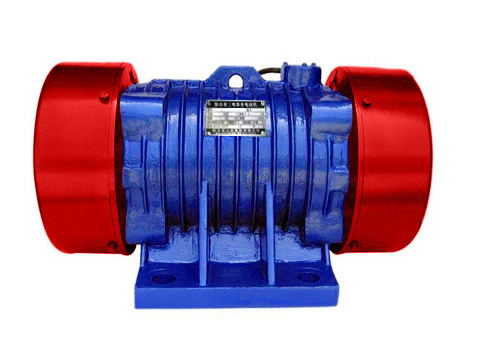

YJZ振动电机

可以为您提供更好的产品，让您买的放心用的也放心

YJZ系统振动源三相异步电动机是机械产业部铸锻机械研究所与我公司共同研制开发的新产品，也是T01系列的改型产品，它是各类振动机械的通用型激振源，可广泛应用于矿山、建筑、建材、冶金、铸造、机械制造、化工、粮食、煤炭、电力、交通运输和铁路等行业，用于完成给料、输送、筛分、脱水、冷却、干燥、选剔、粉磨、光饰、落砂、成型、振捣

服务支持

定制方案

免费到厂考察免费获取报价!

联系购买

0373-2632812

产品介绍服务优势公司优势产品推荐

产品介绍

二、特点

1.该系列电机与T01系统相比，体积小、重量轻。
2.耐振能力强，可在19.6m/S2的振动加速度下运行。
3.起动迅速，停车平稳。
4.全封闭结构，可在任何无防爆要求的粉尘环境下工作。
5.激振力无级可调，使用方便。
6.轴承润滑选用特殊的耐高温、耐磨油脂、并采用了可靠的防尘密封装置，长期使用能保证良好的润滑效果和长的使用寿命。
7.电机接线盒内填充有耐油、耐水、耐老化、尽缘性能良好的不干性填料，因此使用安全、可靠。
8.可多机组合成各种振动形式，以完成各种作业要求。
9.可多机组合成各种振动形式，以完成各种作业要求。
9.规格齐全，振次有3000、1500、1000r/min,激振力从1~160KN，能满足各种振动机械的工作需要。

三、使用条件

环境温度：不超　过400c。
海拔：不超过1000m
电压：380V
频率：50HZ
接线方式：Y/△，尽缘等级：B级（根据需要可达到F级）
工作方式：连续（S1）
防护等级：IP55

四、型号说明

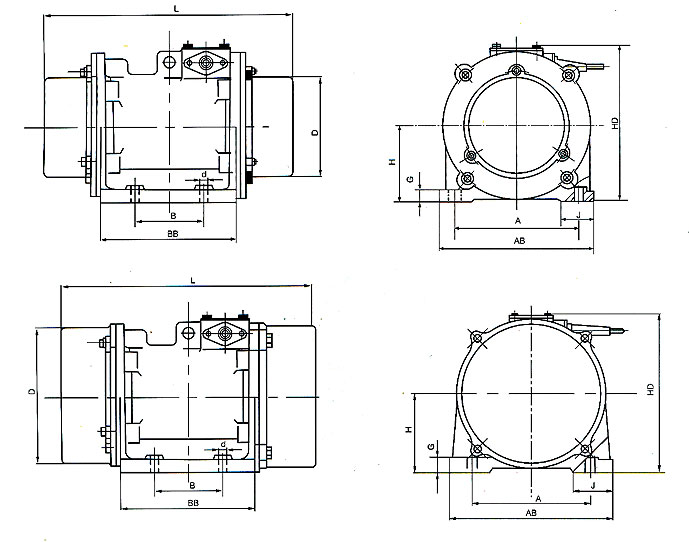

五、性能参数及安装尺寸

3相　2*　电压380V　频率50HZ　同步转速　3000r/min

型号	*大激振力（KN）	额定功率（KW）	额定电流（A）	安装尺寸（mm）			安装螺栓尺寸　N-MXX	外形尺寸（mm）								质量（kg）	外形围号
型号	*大激振力（KN）	额定功率（KW）	额定电流（A）	A	B	N-φd	安装螺栓尺寸　N-MXX	AB	BB	L	H	HD	D（φ）	G	J	质量（kg）	外形围号
YJZ0.6-2C	0.6	0.075	0.3	165±0.25	80±0.25	4-φ9	4-M8	200	165	300	75	190	96	15	45	17.5	1
YJZ1.2-2C	1.2	0.25	0.63	165±0.25	80±0.25	4-φ13.5	4-M12	200	165	300	75	190	112	15	45	18.5	1
YJZ2.5-2C	2.5	0.28	0.63	165±0.25	80±0.25	4-φ13.5	4-M12	200	165	300	75	190	112	15	45	19.5	1
YJZ5-2C	5	0.4	1.04	185±0.25	90±0.25	4-φ17.5	4-M16	235	185	353	110	235	204	18	50	40	2
YJZ10-2C	10	0.75	1.9	220±0.25	115±0.25	4-φ18	4-M16	270	252	472	128	252	232	18	50	58.5	2
YJZ20-2C	20	1.5	1.5	260±0.25	115±0.25	6-φ22	6-M20	330	359	626	128	260	232	20	75	94	3
YJZ30-2C	30	2.2	2.2	275±0.3	137±0.3	6-φ22	6-M20	335	405	724	140	302	270	25	80	133	3
YJZ48-2C	48	3.5	8.3	315±0.3	147.5±0.3	6-φ26	6-M24	375	459	784	155	346	300	25	85	181	3

3相　4*　电压380V　频率50HZ　同步转速　1500r/min

型号	*大激振力（KN）	额定功率（KW）	额定电流（A）	安装尺寸（mm）			安装螺栓尺寸　N-MXX	外形尺寸（mm）								质量（kg）	外形围号
型号	*大激振力（KN）	额定功率（KW）	额定电流（A）	A	B	N-φd	安装螺栓尺寸　N-MXX	AB	BB	L	H	HD	D（φ）	G	J	质量（kg）	外形围号
YJZ1.2-4C	1.2	0.075	0.3	155±0.25	75±0.25	4-φ9	4-M8	180	161	340	80	192	118	12	35	21	2
YJZ2.5-4C	2.5	0.15	0.46	165±0.25	80±0.25	4-φ13.5	4-M12	200	165	333	95	210	176	15	45	21	2
YJZ5-4C	5	0.2	0.65	185±0.25	90±0.25	4-φ17.5	4-M16	235	185	353	110	235	204	18	50	45	2
YJZ10-4A	10	0.55	1.4	220±0.25	140±0.25	4-φ22	4-M20	270	270	450	120	260	220	20	65	62	5
YJZ10-4C	10	0.4	1.1	220±0.25	115±0.25	4-φ22	4-M20	280	210	415	125	262	232	18	60	62	2
YJZ20-4C	20	1	2.5	285±0.3	150±0.25	4-φ26	4-M24	350	295	551	150	323	268	26	85	115	2
YJZ30-4C	30	1.5	3.8	330±0.3	170±0.3	4-φ33	4-M30	410	315	583	170	360	308	26	90	168	2
YJZ50-4C	50	2.5	6.6	375±0.3	108±0.3	6-φ33	6-M30	455	344	649	195	410	363	29	90	242	3
YJZ5-4C	75	4	10.5	400±0.3	127±0.3	6-φ33	6-M30	490	410	770	225	458	420	30	105	365	3

3相　6*　电压380V　频率50HZ　同步转速　1000r/min

型号	*大激振力（KN）	额定功率（KW）	额定电流（A）	安装尺寸（mm）			安装螺栓尺寸　N-MXX	外形尺寸（mm）								质量（kg）	外形围号
型号	*大激振力（KN）	额定功率（KW）	额定电流（A）	A	B	N-φd	安装螺栓尺寸　N-MXX	AB	BB	L	H	HD	D（φ）	G	J	质量（kg）	外形围号
YJZ2.5-6C	2.5	0.2	0.67	185±0.25	90±0.25	4-φ17.5	4-M16	235	185	353	110	235	204	18	50	43	2
YJZ5-6A	5	0.37	1.3	220±0.25	140±0.25	4-φ22	4-M20	270	270	450	120	260	220	20	65	65	5
YJZ5-6C	5	0.4	1.2	220±0.25	115±0.25	4-φ17.5	4-M16	280	210	415	125	262	232	18	60	60	2
YJZ10-6C	10	0.75	2.2	260±0.3	150±0.25	4-φ26	4-M24	320	286	510	140	300	242	22	80	80	5
YJZ10-6C	10	0.75	2.2	240±0.25	115±0.25	4-φ22	4-M20	300	225	450	145	300	263	20	65	65	2
YJZ20-6C	20	1.5	4	330±0.3	170±0.3	4-φ26	4-M24	410	315	610	170	360	308	26	90	90	2
YJZ30-6C	30	2.2	5.8	330±0.3	170±0.3	4-φ33	4-M30	410	355	703	170	360	308	26	90	90	2
YJZ48-6C	48	3.7	9.6	375±0.3	108±0.25	6-φ33	6-M30	455	364	739	195	410	363	29	90	90	3
YJZ63-6C	63	5.5	14	420±0.5	135±0.25	6-φ39	6-M36	510	426	770	215	450.5	408	35	105	105	3
YJZ80-6C	80	6.5	16.5	420±0.5	135±0.25	6-φ39	6-M36	510	426	840	215	450.5	408	35	105	105	3
YJZ100-6A	100	7.5	18.6	380±0.3	125±0.25	6-φ26	6-M24	460	416	1000	240	490	460	40	120	120	3
YJZ100-6C	100	7.5	18.6	460±0.75	118±0.75	8-φ38	8-M36	550	490	875	240	493	448	35	105	105	4
YJZ125-6C	125	9.5	23	460±0.75	118±0.75	8-φ38	8-M36	550	490	954	240	493	448	35	105	105	4
YJZ140-6C	140	12	28.4	460±0.75	118±0.75	8-φ38	8-M36	550	520	1040	240	493	448	35	105	105	4
YJZ150-6C	150	13	31	460±0.75	118±0.75	8-φ39	8-M36	550	520	1040	240	493	448	35	105	105	4
YJZ160-6C	160	14	32.5	520±0.75	120±0.75	8-φ45	8-M42	610	511	950	270	550	508	45	125	125	4
